电脑主板图解和主要元件介绍
装机吧 2021年07月15日 11:42:00

电脑主板是电脑的重要硬件之一,不管是硬盘、内存还是处理器都需要和主板连接,因此在组装电脑等操作的时候,我们需要了解下电脑主板的结构和元件的相关知识。那么今天小编就给大家分享下电脑主板图解和主要元件介绍。

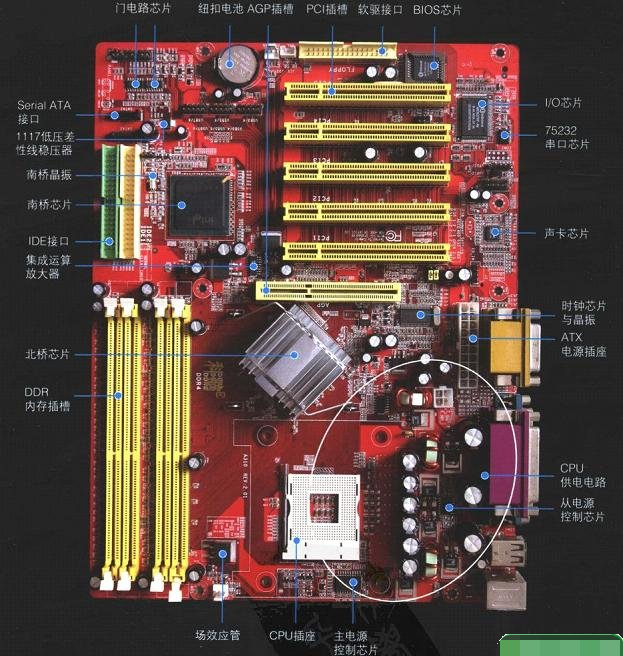

整体的电脑主板图解如下:


各主要元件介绍:

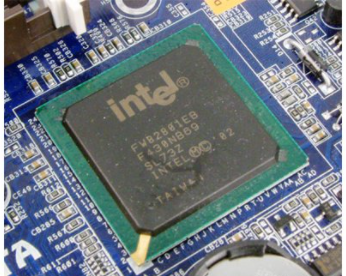

1、芯片组:芯片组一般分为北桥和南桥两部分,北桥主要负责控制CPU,内存,显卡之间的通信,南桥则集成了开机,复位,CMOS电路,USB,IDE,SATA,PCI等许多电路和控制模块,它们是整个主板的核心。注意,NIVADIA有些芯片组南北桥是一体的。以下为实物图(不带散热片):


2、CPU插座,INTEL和AMD两大阵营,型号有很多种,这里就不一一说明了。


3、内存插槽,分为DDR1,2,3三种。

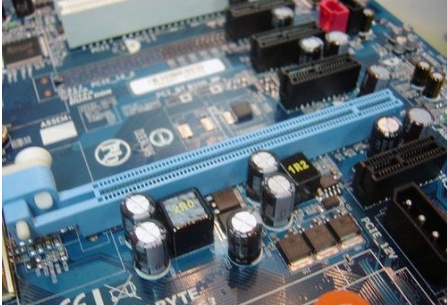

4、显卡插槽多位于PCI插座上面,老一点的多为AGP插座。现在一般是PCIE,有的过渡型的主板两种都有,有些则有两条PCIE插口。

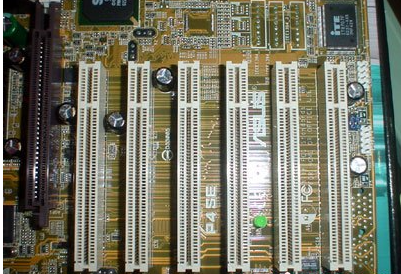

5、PCI插座,多为白色。

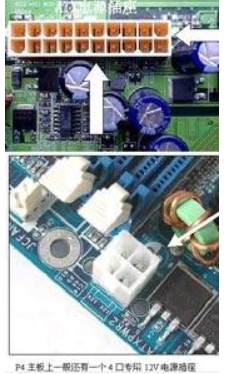

6、ATX电源插座及12V辅助电源接口。

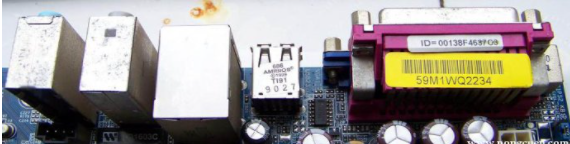

7、外部接口,包括键盘鼠标,串口,并口,打印机接口,集成显卡接口,USB口,集成网卡和声卡接口等。

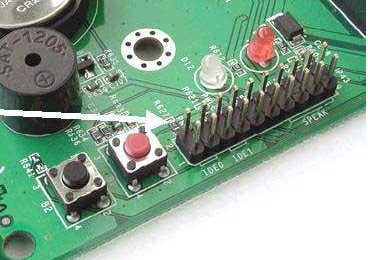

8、开机排针,包括开关针,复位针,电源指示灯接口,硬盘指示灯接口,有些还带有四针的蜂鸣器接口。

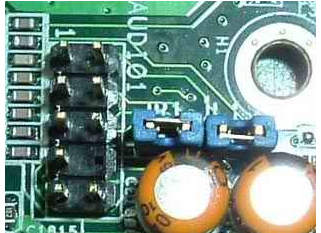

9、前置音频接口。

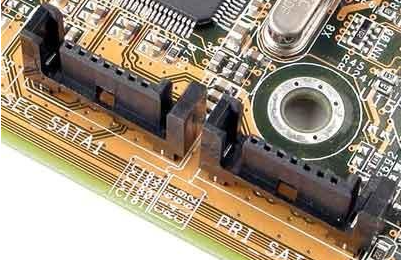

10、SATA硬盘接口,用于接SATA硬盘。

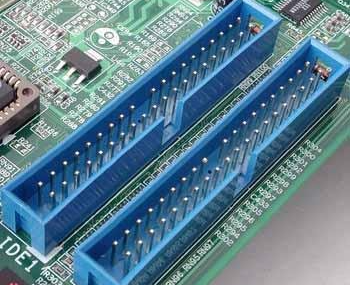

11、IDE接口,用于接IDE口的硬盘或光驱。


12、CMOS电池,用于在关机时维持南桥内的CMOS电路中的主板设置和保持正确的时间。

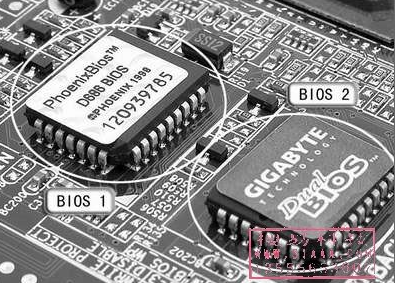

13、BIOS芯片,也叫基本输入输出系统,用于开机自检,中断分配,和引导系统等,也用来设置CMOS参数,觉的有AWRAD,AMI等。

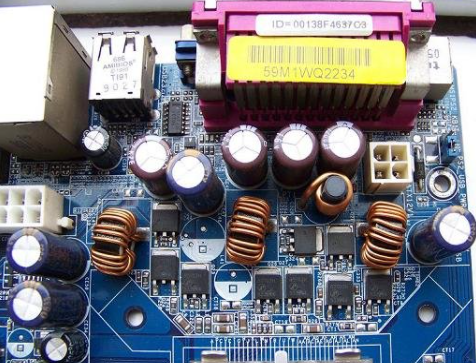

14、CPU供电部分,这里整体来说,下图是一个三相供电的主板,三个相同的电感线圈每个为单独的一相,属于储能电感,那个直立的为滤波电感,黑色方型元件为场效应管,分为高端门场管和低端门场管,些例中比较靠上的三个平行的场管为高端门场管,靠近它的两个为低端管,一高两低和相应的电感线圈组成供电的一相。


15、电源管理芯片,一般位于CPU附近,有些是两排针脚,有些是四面针脚,型号有很多,用于识别CPU需要的工作电压和控制场效应管给CPU提供稳定的电流,有些主板采用的是主从式的电源管理芯片,也就是一个主芯片分别连接几个从芯片,从芯片控制场管导通,每相供电各有一个从电源管理芯片。

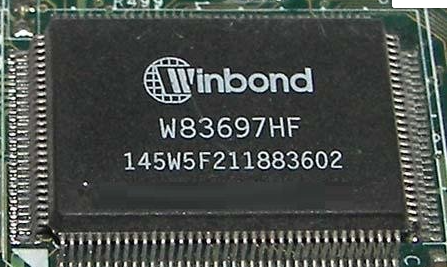

16、IO芯片,用于提供对键盘鼠标,串口并口等设备的支持,有些还集成有监控和开机电路功能,多为华邦或ITE的产品。

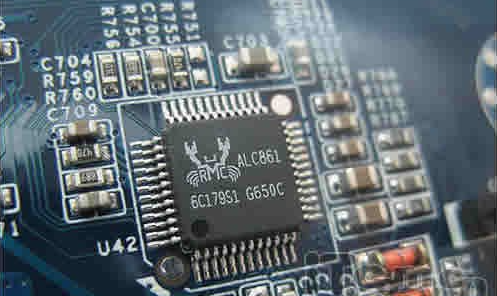

17、集成声卡芯片。

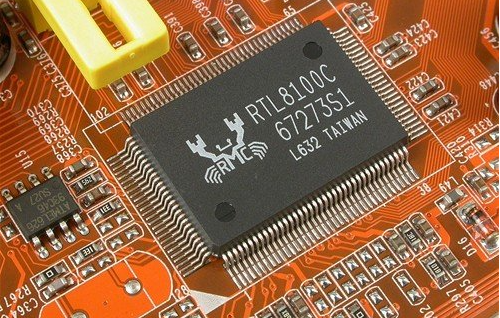

18、集成网卡。


以上便是电脑主板图解和主要的一些元件介绍啦,大家在看电脑主板图解需要注意,因为电脑主板的型号太多了,我们讲的只是其中的一款,我们记住主板的每一个位置的样式,这样就可以清楚的记住每一个插槽的意思了。
